Verbundankerschrauben

Betonschraube

TOGE TSM Verbundanker-
schraube

Kombination mit Injektionsmörtel
– für höchste Lasten

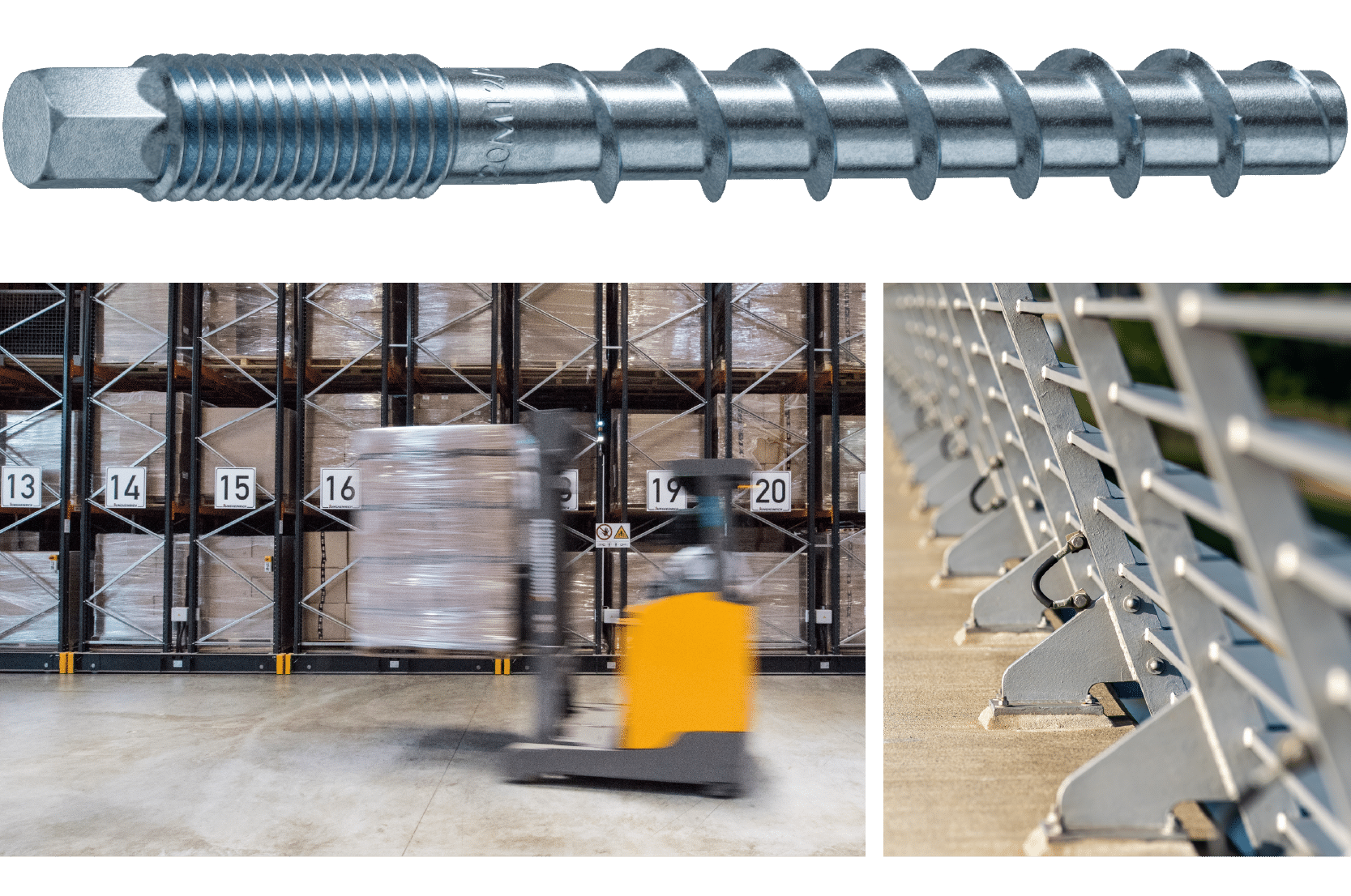

Unsere TOGE TSM High Performance Betonschraube in Kombination mit Injektionsmörtel ist die ideale Lösung, wenn höchste Lasten gefragt sind. Zugelassen für Betonfestigkeitsklassen von C20/25 bis C50/60 – sowohl in ungerissenem oder gerissenem Beton – eignet sie sich für eine Vielzahl von Einsatzbereichen: Ob zur Befestigung von Konsolen, Metallprofilen, Holzkonstruktionen, Geländern oder Handläufen bis hin zum Heavy-Duty-Einsatz zur Befestigung von Hochregalen oder Fassadenunterkonstruktionen.



TOGE TSM Verbundankerschraube – Auf einen Blick


Höchste Lasten

Höchste Lasten im Beton durch die Kombination Betonschraube mit passendem Injektionsmörtel.

Frostsicher

Abdichten des Bohrlochs verhindert Eindringen von Wasser und Frostschäden im Winter.

Sofort belastbar

Sofort belastbar direkt nach der Montage.

Heavy Duty

Höchste Lasten nach Aushärten des Injektionsmörtels.

Ausführungen und Materialien


01 | TSM SW

Sechskantkopf – Stahl, verzinkt

01 | TSM SW

Sechskantkopf – Stahl, verzinkt


02 | TSM SW ZFC

Sechskantkopf – Stahl, zinklamellenbeschichtet

02 | TSM SW ZFC

Sechskantkopf – Stahl, zinklamellenbeschichtet


03 | TSM M12 SW

Metrisches Außengewinde M12 – Stahl, verzinkt

03 | TSM M12 SW

Metrisches Außengewinde M12 – Stahl, verzinkt


04 | TSM M12 A4

Metrisches Außengewinde M12 – Edelstahl A4

04 | TSM M12 A4

Metrisches Außengewinde M12 – Edelstahl A4


05 | CF-T 300V

Injektionsmörtel und Zubehör

05 | CF-T 300V

Injektionsmörtel und Zubehör



Welches Produkt ist das Richtige für Sie?

Sie brauchen Unterstützung?
Wir beraten Sie gerne!

Rufen Sie uns an: +49 911 659 68-54


Anwendungsbeispiele




Befestigung von Regalen




Befestigung von Geländern, Handläufen


Zulassungen | Montagehinweis | Technische Informationen


Zulassungen


Untergründe

Anwendung in gerissenem und ungerissenem Beton
der Festigkeitsklassen von C20/25 bis C50/60.


So einfach funktioniert die Montage:

  1. Bohrloch erstellen.
  2. Bohrloch gründlich reinigen.
  3. Bohrloch 4x bürsten.
  4. Bohrloch erneut gründlich reinigen.
  5. Drei volle Hübe des Verbundmörtels verwerfen – danach Verbundmörtel injizieren.
  6. Betonschraube eindrehen.
  7. Nach Erreichen der Einschraubtiefe muss der Verbundmörtel an der Betonoberfläche austreten.
  8. Montage des Anbauteils kann sofort erfolgen – es muss keine Aushärtezeit des Verbundmörtels beachtet werden.

Downloads




Technische Daten
Verbundankerschraube



Allgemeine bauaufsichtliche
Zulassung Z-21.1-2074



Sicherheitsdatenblatt
Verbundmörtel CF-T 300 V
