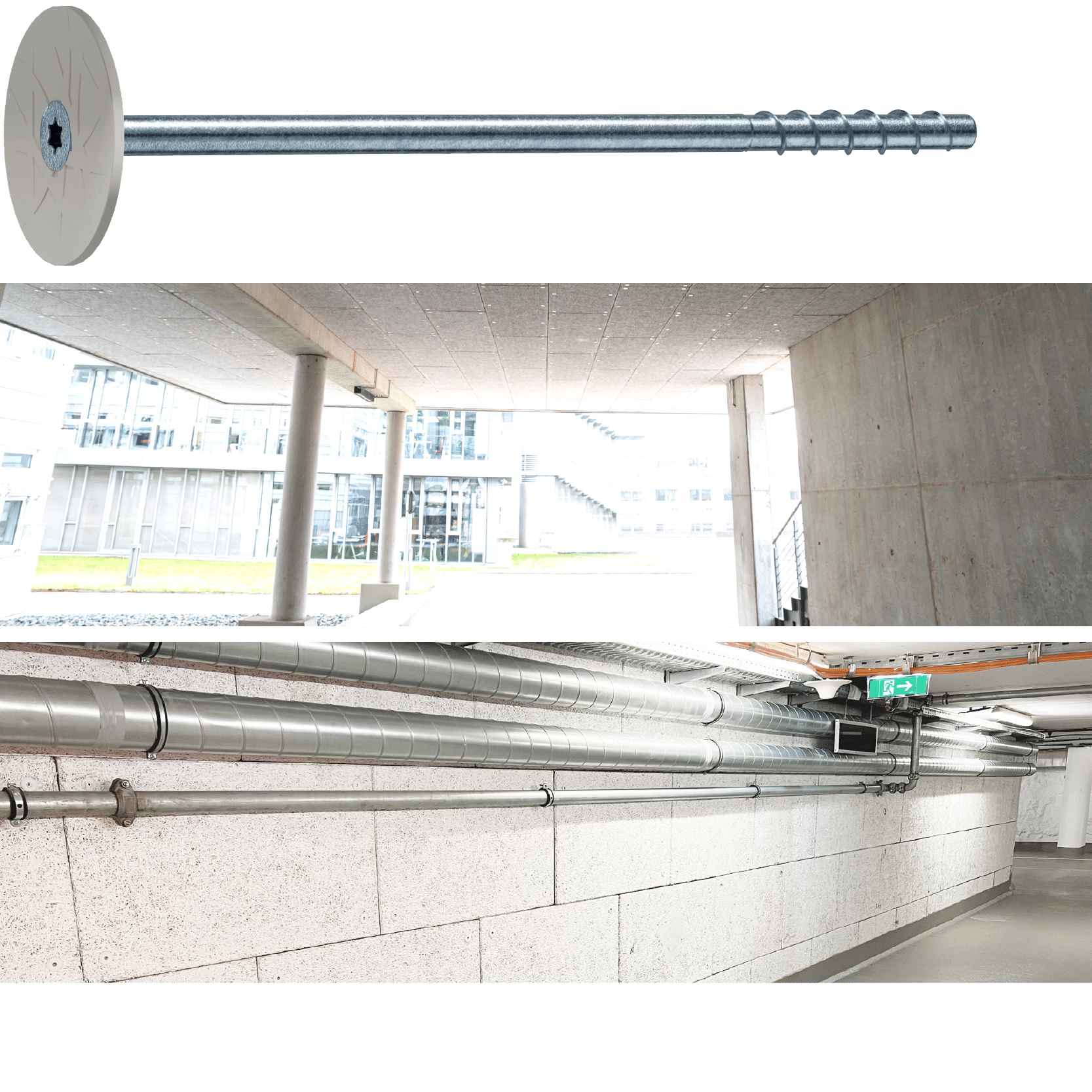

Isolierschraube TOGE TIS

Isolierplattenbefestigung

TOGE TIS

Die Isolierschraube für Kälte-, Wärme- und Brandschutz

Ob für den Einsatz in trockenen Innenräumen oder in feuchter Umgebung – die Isolierschraube TOGE TIS ist immer die richtige Wahl:
Für eine Anwendung in trockener Umgebung wählen Sie die Standardausführung aus galvanisch verzinktem Stahl.

Für den Einsatz in feuchter Umgebung, z.B. in Tiefgaragen oder Kellerräumen (Korrosivitätskategorie C3), wählen Sie unsere spezielle Zink-Lamellenbeschichtung TOGE-KORR.

Zur Befestigung von Dämmmaterial mit sehr weicher Oberflächenstruktur ist ein Zusatzteller mit Ø 80mm zusätzlich erhältlich.

TOGE TIS – Auf einen Blick


Kunststoffkappe

Abdeckkappen mit Sauerkrautstruktur aus Polyethylen in drei verschiedenen Farben für eine stimmige Optik der gesamten Oberfläche.

Einfache Montage

Das patentierte Gewinde ermöglicht eine einfache und schnelle Montage mit handelsüblichem Akku-Drehschrauber ohne Spezialwerkzeug. Genauso unkompliziert lässt sich die TOGE TIS rückstandslos wieder demontieren.

Nie wieder Armierungstreffer

Die geringen Einschraubtiefen von 25 mm und 35 mm erlauben eine besonders anwenderfreundliche Verarbeitung ganz OHNE Armierungstreffer.

Justierbar

Das Schraubengewinde erlaubt jederzeit eine Justierung der Isolierplatten während oder nach der Montage. Für ein ebenes Verlegebild über die gesamte Fläche.

Brandschutz

Ein fest montierter Metallteller unter der Kunststoffkappe gewährleistet Brandschutz bis Feuerwiderstandsklasse R120.

Schnelle Montage

Der geringe Bohrdurchmesser von nur 6 mm erlaubt eine schnelle, unkomplizierte Montage.

Maximalstärke

Längen bis 325 mm ermöglichen die Befestigung von Isolierplatten bis zu einer Stärke von 300 mm.

Variabel

Zwei unterschiedliche Einschraubtiefen von 25 mm oder 35 mm ermöglichen variable Lastaufnahme für unterschiedliche Plattenstärken.

Ausführungen und Materialien


01 | TIS weiß

Abdeckkappe weiß – Stahl, galvanisch verzinkt

01 | TIS weiß

Abdeckkappe weiß – Stahl, galvanisch verzinkt


02 | TIS beige

Abdeckkappe beige – Stahl, galvanisch verzinkt

02 | TIS beige

Abdeckkappe beige – Stahl, galvanisch verzinkt


03 | TIS grau

Abdeckkappe grau – Stahl, galvanisch verzinkt

03 | TIS grau

Abdeckkappe grau – Stahl, galvanisch verzinkt


04 | TIS KORR weiß

Abdeckkappe weiß – Stahl, TOGE-KORR beschichtet

04 | TIS KORR weiß

Abdeckkappe weiß – Stahl, TOGE-KORR beschichtet


05 | TIS KORR beige

Abdeckkappe beige – Stahl, TOGE-KORR beschichtet

05 | TIS KORR beige

Abdeckkappe beige – Stahl, TOGE-KORR beschichtet


06 | TIS KORR grau

Abdeckkappe grau – Stahl, TOGE-KORR beschichtet

06 | TIS KORR grau

Abdeckkappe grau – Stahl, TOGE-KORR beschichtet


07 | Zur Befestigung von Dämmmaterial mit sehr weicher Oberflächenstruktur

Zusatzteller Ø 80mm – Stahl, verzinkt

07 | Zur Befestigung von Dämmmaterial mit sehr weicher Oberflächenstruktur

Zusatzteller Ø 80mm – Stahl, verzinkt





Welches Produkt ist das Richtige für Sie?

Sie brauchen Unterstützung?
Wir beraten Sie gerne!

Rufen Sie uns an: +49 911 659 68-54


Anwendungsbeispiele




Tiefgaragen- und Kellerwände




Tiefgaragen- und Kellerdecken


Zulassungen | Montagehinweis | Technische Informationen


Zulassungen


Untergründe

Zugelassen für Betonfestigkeitsklassen von C20/25 bis C50/60.
Gerissener und ungerissener Beton.


So einfach funktioniert die Montage:

  1. Bohrloch erstellen.
  2. Bohrloch gründlich reinigen.
  3. Schraube mit einem handelsüblichen Akku-Drehschrauber eindrehen – ohne Spezialwerkzeug.
  4. Schraubenkopf muss vollständig auf dem Anbauteil aufliegen

Downloads




Technische
Dokumentation



Europäische technische
Bewertung ETA-20/0779



Allgemeine bauaufsichtliche
Zulassung Z-21.8-1971



Übereinstimmungszertifikat
Zulassung Z-21.8-1971



Zertifikat der Leistungs-
beständigkeit ETA-20/0779
