Isolierdorndübel TOGE TIDS | TIDR

Isolierplattenbefestigung

TOGE TID

Der Isolierdorndübel für die wirtschaftliche Befestigung Kälte-, Wärme- und Brandschutzplatten

Ob für den Einsatz in trockenen Innenräumen oder in feuchter Umgebung – der Isolierdorndübel TOGE TID ist genau die richtige Wahl für die wirtschaftliche Befestigung Ihres Dämmmaterials:
Für eine Anwendung in trockener Umgebung wählen Sie die Standardausführung aus galvanisch verzinktem Stahl.

Für den Einsatz in feuchter Umgebung wählen Sie die Ausführung aus nichtrostendem Stahl A2.

Zur Befestigung von Dämmmaterial mit sehr weicher Oberflächenstruktur ist ein Zusatzteller mit Ø 80mm zusätzlich erhältlich. Mit den zusätzlich erhältlichen Kunststoffkappen mit Sauerkrautstruktur in verschiedenen Farben, schaffen Sie eine stimmige Optik über die gesamte Oberfläche.

TOGE TID – Auf einen Blick


Kunststoffkappe

Abdeckkappen mit Sauerkrautstruktur aus Polyethylen in verschiedenen Farben als Zubehör erhältlich – für eine stimmige Optik der gesamten Oberfläche.

Korrosionswiderstand

Die Ausführung aus rostfreiem Stahl A2 bietet einen optimalen Korrosionsschutz auch bei feuchter Umgebung.

Brandschutz

Brandschutz bis Feuerwiderstandsklasse R120.

Maximalstärke

Längen bis 300 mm ermöglichen die Befestigung von Isolierplatten bis zu einer Stärke von 260 mm.

Ausführungen und Materialien


01 | TIDS

Isolierdorndübel – Stahl, galvanisch verzinkt

01 | TIDS

Isolierdorndübel – Stahl, galvanisch verzinkt


02 | TIDR

Isolierdorndübel – nichtrostender Stahl A2

02 | TIDR

Isolierdorndübel – nichtrostender Stahl A2


03 | TID-E

Abdeckkappen in versch. Farben – Polyethylen

03 | TID-E

Abdeckkappen in versch. Farben – Polyethylen


04 | TIDS T

Zusatzteller Ø 80mm – Stahl, verzinkt

04 | TIDS T

Zusatzteller Ø 80mm – Stahl, verzinkt


05 | TIDR T

Zusatzteller Ø 80mm – nichtrostender Stahl A2

05 | TIDR T

Zusatzteller Ø 80mm – nichtrostender Stahl A2


06 | TIDR T ohne Prägung

Zusatzteller Ø 80mm – Stahl, verzinkt

06 | TIDR T ohne Prägung

Zusatzteller Ø 80mm – Stahl, verzinkt


07 | TIDS-K

Isolierdorndübel mit vormontierter großer Kappe, weiß – Stahl, verzinkt

07 | TIDS-K

Isolierdorndübel mit vormontierter großer Kappe, weiß – Stahl, verzinkt


08 | TIDR-K

Isolierdorndübel mit vormontierter großer Kappe, weiß – nichtrostender Stahl A2

08 | TIDR-K

Isolierdorndübel mit vormontierter großer Kappe, weiß – nichtrostender Stahl A2



Welches Produkt ist das Richtige für Sie?

Sie brauchen Unterstützung?
Wir beraten Sie gerne!

Rufen Sie uns an: +49 911 659 68-54

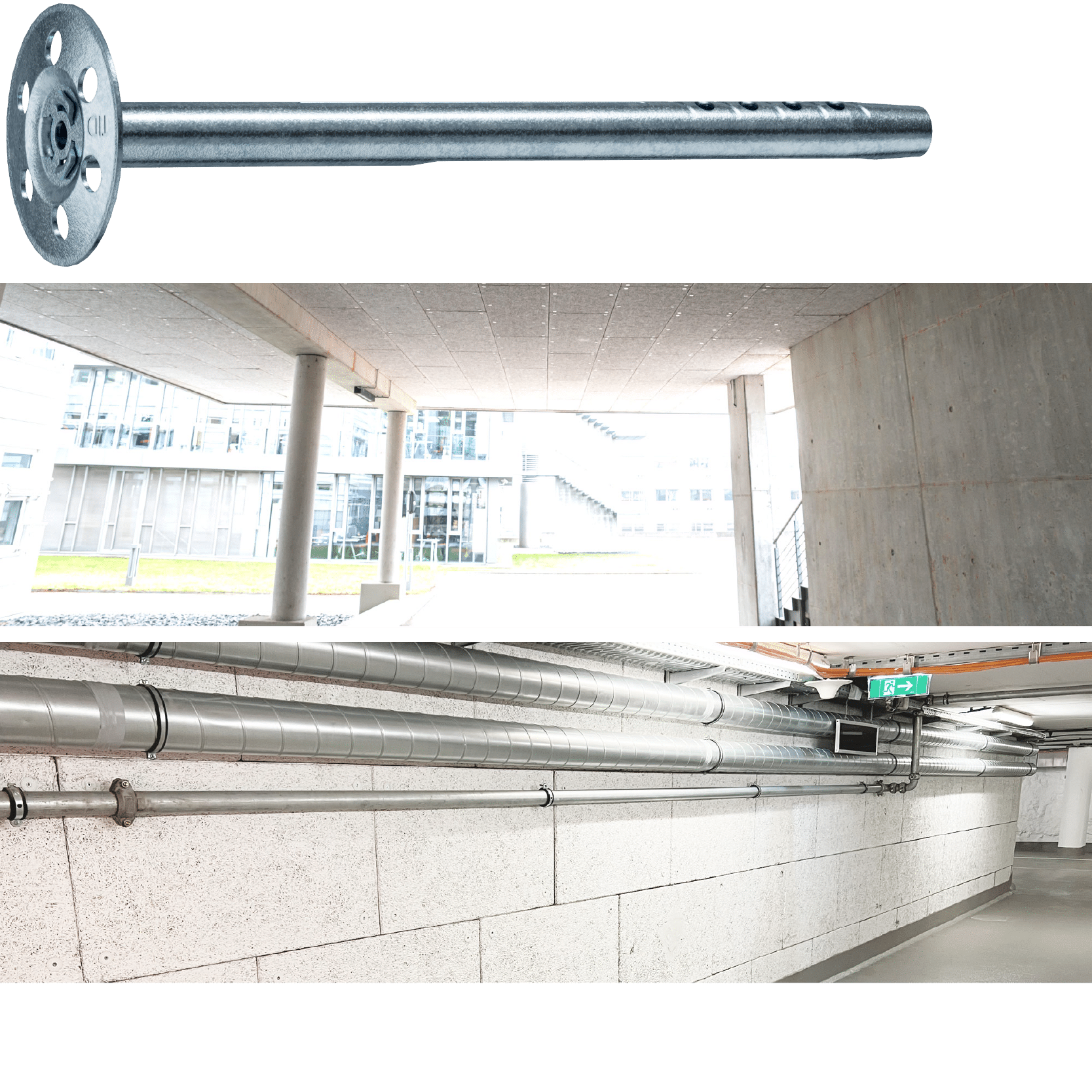

Anwendungsbeispiele




Tiefgaragen- und Kellerwände




Tiefgaragen- und Kellerdecken


Zulassungen | Montagehinweis | Technische Informationen


Zulassungen


Untergründe

Zugelassen für Betonfestigkeitsklassen von C20/25 bis C50/60.
Gerissener und ungerissener Beton.

So einfach funktioniert die Montage:

  1. Bohrloch erstellen.
  2. Bohrloch gründlich reinigen.
  3. Isolierdorndübel durch die Isolierplatte mit einem Hammer einschlagen.
  4. Dübelteller muss vollständig auf dem Anbauteil aufliegen.

Downloads




Technische
Dokumentation



Allgemeine bauaufsichtliche
Zulassung Z-21.8-1970



Übereinstimmungszertifikat
Zulassung Z-21.8-1970
